1. 設備用于測試/生產的產品類別及關鍵參數
· 產品類別：100T電驅動總成（測試）及D結構電機總成（生產）。
· 轉速參數：測試臺架支持最高轉速≥2000rpm，裝配線設備集成高速軸承（≥2000rpm）。
· 扭矩參數：測試臺架峰值扭矩≥1821N·m，測功機量程±2000Nm。
2. 設備主要功能（列舉3個）
· 自動對接與測試：集成負載伺服對接機構、NVH振動測試系統，實現花鍵、線束、冷卻水的高效對接與全參數測試。
· 高精度動平衡校驗：通過G2.5級動平衡標準，確保高速旋轉軸的穩定性。
· 智能化生產管理：配備RFID工位識別、三色燈狀態反饋及工控一體屏，支持節拍優化與實時監控。
3. 測功機核心參數
· 品牌型號：西門子（SIEMENS）1PH8284-1JB23-0（前7位：1PH8284）。
· 扭矩范圍：±2000Nm（超載能力200%，破壞載荷≥400%）。
· 轉速性能：額定轉速500rpm，最高轉速3300rpm，控制精度±1rpm。
4. 產能與節拍信息
· 測試臺架：年產量5萬臺，單臺EOL測試節拍≤50秒（不含上下線準備時間）。

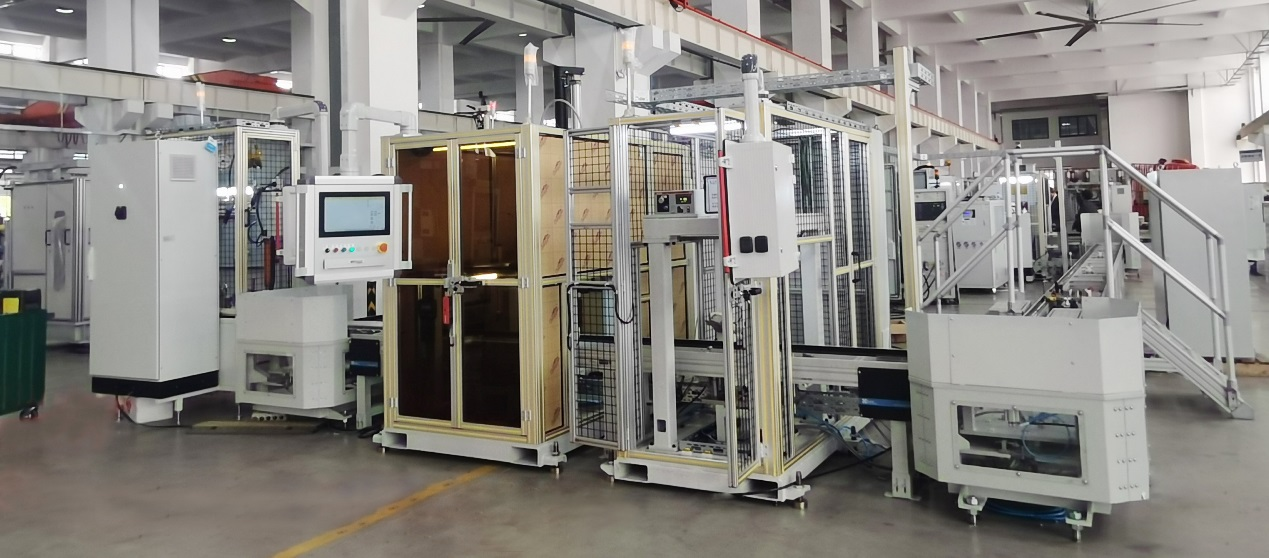

· 裝配線：年產量4.08萬臺，單臺設計節拍≤180秒，換型時間<15分鐘，CMK/CgK≥1.67。
5. 設備其他核心特點
· 模塊化與可擴展性：采用標準化工位配置（手動/半自動/全自動），支持快速換型與功能擴展（如接入EDS-1線）。
· 高剛性一體化設計：焊接底座（重量12-14噸）搭配高精度導軌槽，通過模態分析與仿真優化，確保振動值≤80dB(A)。
· 安全防護體系：集成安全光柵、電磁鎖式門禁、三色燈預警及氣壓自鎖功能，符合GB8196機械防護標準。
