1. 設備測試/生產的產品類別及關鍵參數
· 產品類別：電驅動車橋總成（6×4及4×2型式）
· 轉速參數：
o 輪端最高轉速：930 rpm（6×4型式），934 rpm（4×2型式）
o 電機端最高轉速：12,000 rpm
· 扭矩參數：
o 額定扭矩：436 N·m
o 峰值扭矩：≥1,021 N·m
2. 設備主要功能（列舉3個）
· 電驅橋性能測試：支持巡航極限工況、換擋點、制動點等工況的功率、扭矩、轉速參數測試。
· NVH振動噪音分析：集成3個測點，用于檢測電驅橋總成的異常振動及噪音。
· 自動化測試與對接：實現自動上下料、工裝夾緊、電路/水路對接及測試流程控制。

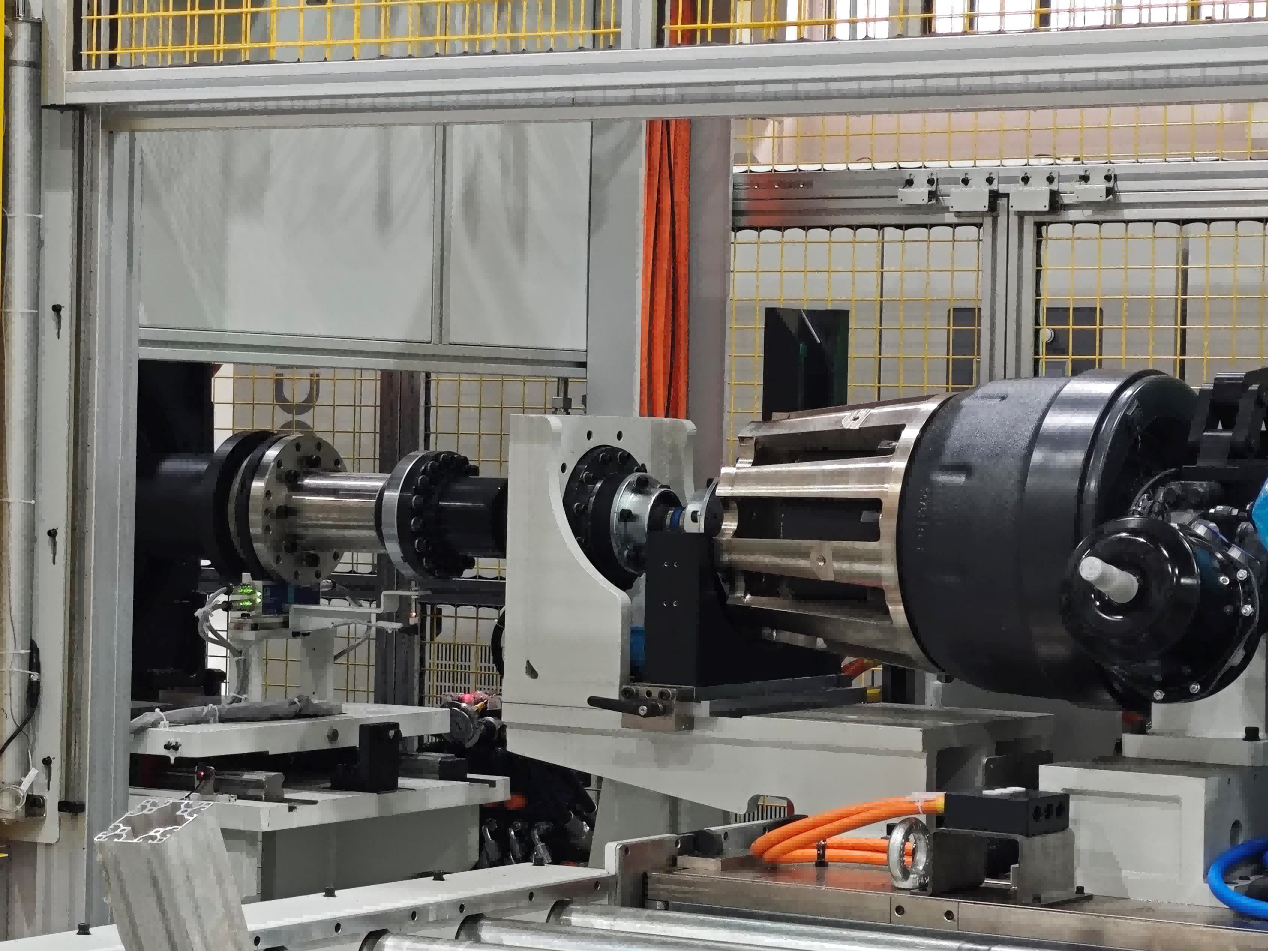

3. 測功機參數
· 扭矩：5,348 N·m（ABB M3FT 315B 4@500rpm電機）
· 轉速：500 rpm
· 品牌：ABB（型號前7位：M3FT 315B）
4. 產能與節拍信息
· 年產量：5,000臺（設計值）
· 節拍時間：≤15分鐘/件（包含上下線、測試及磨合時間）
· 雙工位設計：可進一步縮短單件測試周期。
5. 設備其他核心特點
· 模塊化與智能化設計：

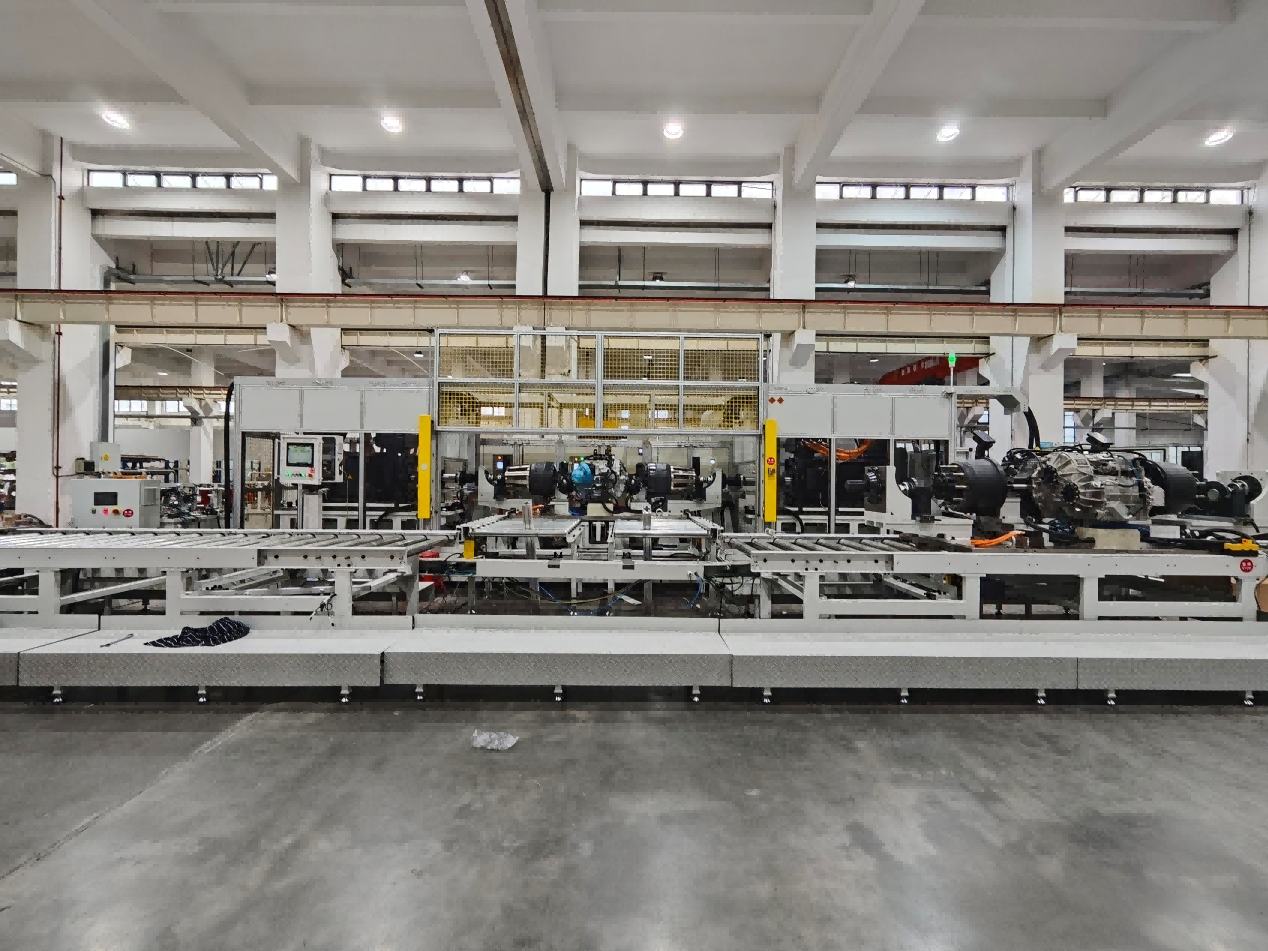

o 采用“工”字形布局，支持快速換型（<20分鐘）及多工位協同作業。
o 配備研華控制器、英特爾服務器及Siemens PLC，實現高精度數據采集與實時控制。
· 安全與可靠性：
o 冷卻系統采用雙通道風冷設計，配備溫度/流量監控及非接觸式流量計。
o 安全防護包括安全光柵、門禁報警及過載保護功能。
· 可維護性與擴展性：
o 電氣柜采用推拉式設計，線束內置波紋管，便于檢修與擴展。
o 軟件支持測試程序自定義修改，并提供故障自診斷及遠程數據訪問功能。
